DIY RC CAR BLUETOOTH CONTROLLER

Selamat siang semuanya, kali ini saya akan membagikan tutorial bagaimana cara membuat RC car dikontrol menggunakan Smartphone Android dengan Skumpulan fitur lumayan lah untuk sekelas RC QD.

Fitur utama dalam tutorial ini adalah dimana RC Kalian bisa di kontrol langsung lewat Smartphone menggunakan Aplikasi yang dapat di download di playstore, jadi gak menggunakan remote control, fitur tambahanya yaitu dilengkapi dengan REALISTIC LIGHT berupa, Head Light (lampu depan), Fog Light (lampu kabut), Turn Light (Lampu Belok/sein), Brake Light (lampu rem), Reverse Light (lampu mundur), Hazard Light (lampu segitiga), dan Strobo Light (Lampu Strobo) dan sebagai penujang juga di lengkapi dengan suara klakson. kalian bisa atur menggunakan suara klakson polisi, patwal, telolet ataupun klakson sesuka hati kalian..oke. gak perlu lama lama, kita mulai tutorialnya..

pertama tama kalian harus menyiapkan Alat dan Bahannya.

untuk Alat kalian harus menyiapkan :

1. Cutter

2. Solder Iron

3. Timah Solder

4. Selongsong bakar

5. Bor (optional)

6. hot glue

7. Kabel-kabel

dan untuk bahannya kalian wajib menyiapkan :

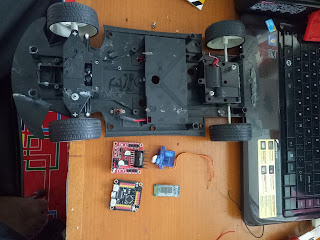

1. RC Car (wajib)

2. Arduino Nano (optional bisa ganti type yang lain)

3. Modul HC-05 bluetooth

4. Driver Motor L298N

5. DFPlayer

6. Speaker

7. Saklar

8. Batre Lipo 2S atau Liion 2 buah

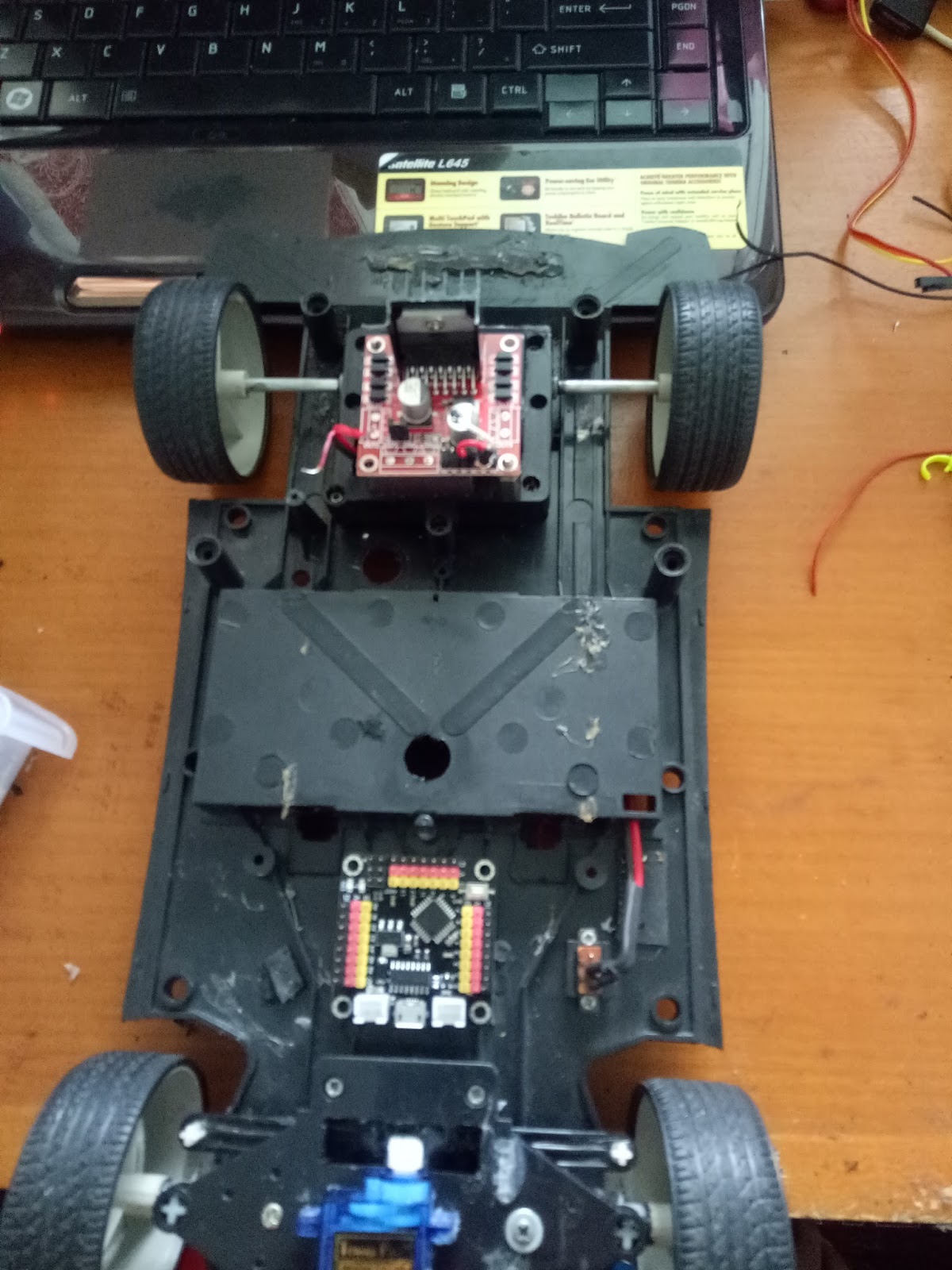

oke lanjut, kalian rangkai bahan bahan di atas pada RC car kalian sesuai skematik di bawah ini :

Skema create by : Aattsani

jika sudah, skrang tinggal upload programnya, untuk programnya kalian harus download tahapan berikut :

1. untuk mengupload programnya kalian harus memakai program Arduino IDE yang bisa di download disini atau Xloader untuk versi hex di dowload disini,

2. program Rc car nya (versi hex) kalian bisa download disini, atau versi ino bisa di download disini (password rar bisa inbox lewat Facebook.)

3. untuk aplikasinya bisa di download disini

dan jika sudah di download semua, ekstrak folder Xloader dan double click Xloader.exe tampilannya seperti di bawah ini

pada bagian Hex file kalian arahkan ke file dimana menyimpan file RC_L298n_Final.hex

lalu pilih file hex yang tadi kalian download lalu ok, selanjutnya tinggal tentukan device arduino yang kalian pakai, contoh disini saya menggunakan arduino nano atmega 328. terus tinggal pilih port yang kalian pakai..baudrate biarkan saja.. lalu upload..

ouh iya, untuk suara klaksonnya kalian harus menyiapkan micro sd card , lalu masukan file sample klaksonnya ke dalam sd card dalam bentuk format .mp3 dengan catatatan diawali dengan angka 0001 dan seterusnya.. dan di dalam folder dengan nama mp3

contohnya seperti :

0001. Klakson Patwal

0002. Klakson Paspampres

0003. Klakson Kapal

0004. dan seterusnya...

selanjutnya kita download aplikasi di smartphone kita melalui playstore dengan keyword "Arduino Bluetooth RC Car" contoh tampilannya seperti berikut :
