DIY RC CAR ARDUINO, NRF24L01, L298N DAN DILENGKAPI REALISTIC LIGHT

Selamat siang teman teman, kembali lagi bersama saya. kali ini saya akan membagikan tutorial cara merakit RC Car di kontrol dengan arduino dan modul NRFL01, dengan kata lain kalian dapat membuat RC Car Hampir sama dengan sistem Propo (tapi belum sesempurna propo lah) dengan low budget. so buat kalian yang mau mencobanya silahkan ikuti satu persatu tutorialnya di bawah.

Pertama tama kita siapkan dahulu Alat dan Bahannya, untuk Alatnya yaitu :
1. Obeng
2. Solder Iron
3. Timah Solder
4. Hot Glue
5. Laptop
6. Cuter
7. Bor (optional)
8. Mini Grinder (optional)

sedangkan untuk bahannya :
1. Arduino Nano 2 buah (wajib)
2. NRF24L01 2 buah
3. Joystick 2 buah
4. Toggle switch 4 buah
5. switch 1 buah
6. Motor Driver L298N 1 buah
7. Batre Lipo 2S, atau Li-ion 2 buah
8. Led 3mm 4 buah
9. Led 5mm 10 buah
10. buzzer
11. Box Hitam X1 (untuk case TXnya)
12. Resistor 1K 4 buah

ada 2 tahapan pembuatannya, yang pertama perakitan Transmitter dan yang kedua perakitan Receiver + RCnya..

oke kita mulai,

1. TRANSMITTER
siapkan bahan dan alat alatnya

untuk perakitan Transmitter disini saya sudah menyiapkan Skematiknya dan kalian bisa lihat di bawah ini :

kalian bisa rangkai seperti skematik diatas, ada baiknya kalian menggunakan prototype board untuk pertama kali mencobanya, jika sudah berjalan baru dirangkai secara permanen di case..di bawah ini saya sertakan gambar kurang lebih seperti ini rangkaian saya.

ini adalah waktu pertama saya buat menggunakan Case buatan, bahanya memakai box plastik type X1 yang banyak di jual di toko online dengan harga lumayan cukup murah kisaran 7rbuan..

sengaja saya tidak membuat dalam bentuk pcb dikarenakan biar gampang di bongkar pasang

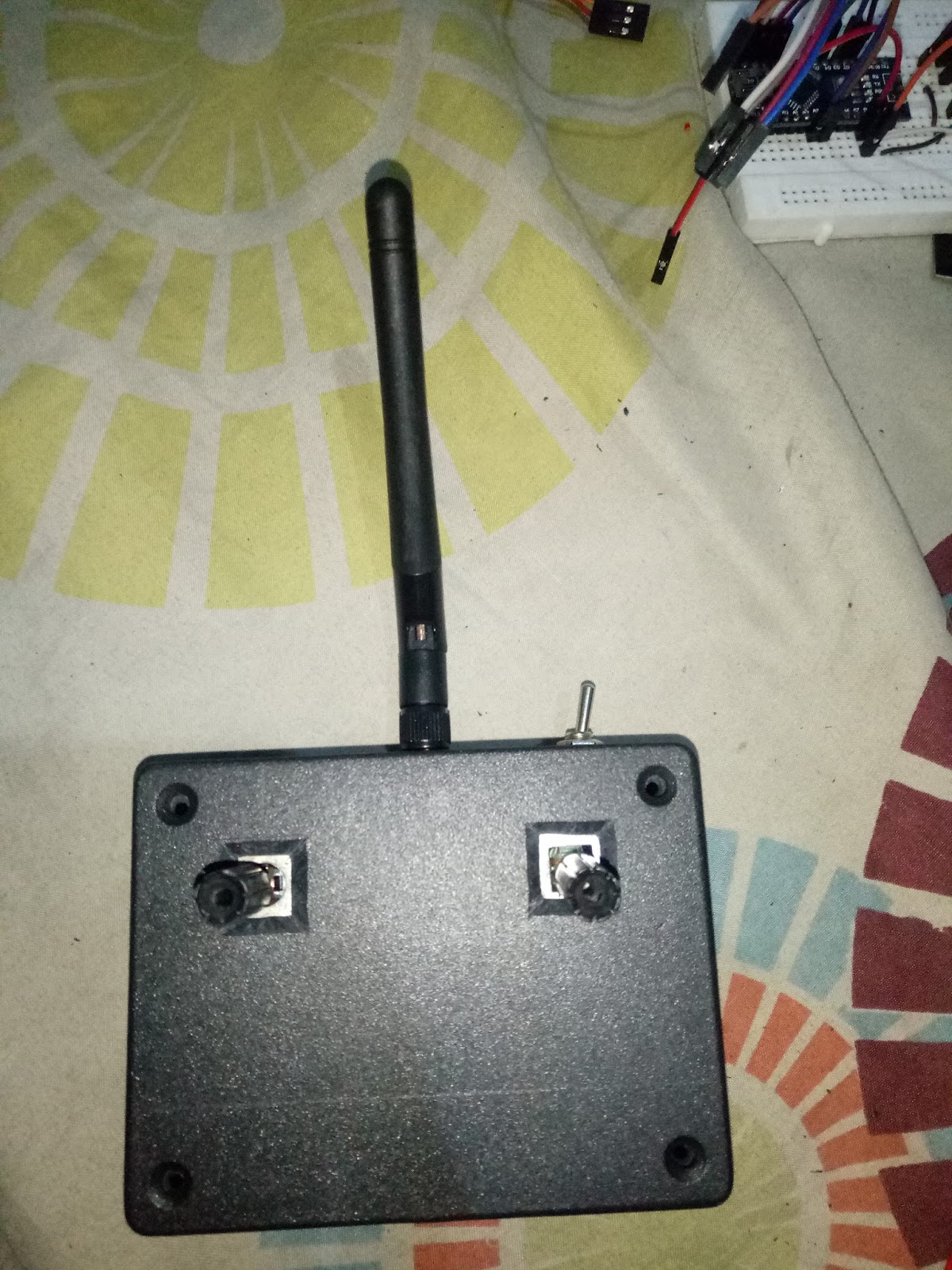

ini adalah tampilan depannya,, yah lumayan walaupun kurang rapi tapi asalkan bisa dipakai

dan ini sudah saya tambahkan saklar dan led indikator

ini gambar rangkaian dalam yang waktu itu belum di rapihkan, masih acak acakan, tapi sudah di lengkapi 4 switch untuk menyalakan fitur lampu lampu

dan untuk kedua kalinya saya membuat casenya menggunakan laser arcyrilic, cetak di pabrik harga kisaran 30rb untuk per buah, ya lumayan cukup murah di bandingkan kita bikin sendiri pke box x1 yang belum tentu bisa serapih laser arcrylic..

diatas adalah hasil rakitan dengan case arcrylik, yang lmayan rapih menurut saya, hehehe,, tapi dengan memakai fitur lcd oled, tapi nanti untuk fitur lcdnya menyusul..

baik kalo kalian sudah selesai merakit Transmitternya lanjut kita upload programnya..

Jika kalian sudah mempunyai Software Arduino IDE, kalian hanya tinggal mendownload Codenya saja,, atau bagi yang belum punya Arduino IDEnya bisa di download disini

dan untuk Codenya bisa di download disini (password bisa di tanyakan via Facebook)

jika kalian kesulitan mencari librarynya, bisa kalian dowload library

2. RECEIVER

pada dasarnya untuk membuat receivernya skematik nrf24 nya hampir sama, cuman beda di tambahan partnya saja,, di bawah ini kalian bisa lihat skematiknya

silahkan rangkai skematiknya seperti gambar diatas, disini saya menggunakan rc rock crawler 4x4 (4wd) dengan double motor DC, jadi di skematik saya lampirkan 2 motor DC, tapi untuk kalian yang hanya menggunakan single motor kalian tinggal menggunakan salah satu motornya saja..dan hasilnya sepeti gambar di bawah

lmayan berantakan hasilnya. hahha

lanjut kita upload programnya..
codenya bisa kalian download disini

jika sudah di download, silahkan kalian mencobanya masing masing...
review videonya di bawah ini
