Membuat Mini CNC Plotter Sederhana

Selamat pagi blogger semua,, hari ini saya akan memposting sebuah project sederhana, kalian pasti sudah tidak asing lagi dengan yang namanya CNC..

yaps cnc adalah Computer Numerical Control / CNC (berarti "komputer kontrol numerik") merupakan sistem otomatisasi Mesin perkakas yang dioperasikan oleh perintah yang diprogram secara abstark dan disimpan dimedia penyimpanan, hal ini berlawanan dengan kebiasaan sebelumnya di mana mesin perkakas biasanya dikontrol dengan putaran tangan atau otomatisasi sederhana menggunakan cam. Kata NC sendiri adalah singkatan dalam Bahasa inggris dari kata Numerical Control yang artinya Kontrol Numerik. Mesin NC pertama diciptakan pertama kali pada tahun 40-an dan 50-an, dengan memodifikasi Mesin perkakas biasa. Dalam hal ini Mesin perkakas biasa ditambahkan dengan motor yang akan menggerakan pengontrol mengikuti titik-titik yang dimasukan kedalam sistem oleh perekam kertas. Mesin perpaduan antara servo motor dan mekanis ini segera digantikan dengan sistem analog dan kemudian komputer digital, menciptakan Mesin perkakas modern yang disebut Mesin CNC (computer numerical control) yang dikemudian hari telah merevolusi proses desain

oke gak perlu panjang lebar mari kita mulai.
untuk pertama kalinya kalian haru menyiapkan alat dan  bahan yaitu :

Bahan
1. Arduino (Uno/Nano/Mega)
2. CD Room Bekas 2 buah
3. Driver Motor L293D 2 buah
4. Soket PTR x2 5 buah
5. Pin Header Male
6. Pin Header Female Strip

Alat
1. Solder
2. Timah
3. PCB (polos atau dot)
4. Hot Gun
5. dll


Langkah pertama kalian Rangkai Skematiknya di bawah ini

atau kalian bisa lihat versi fritzing

dan seteleh itu di rangkai di Eagle..ini hasilnya

lanjut kita rangkai cd rom bekasnya

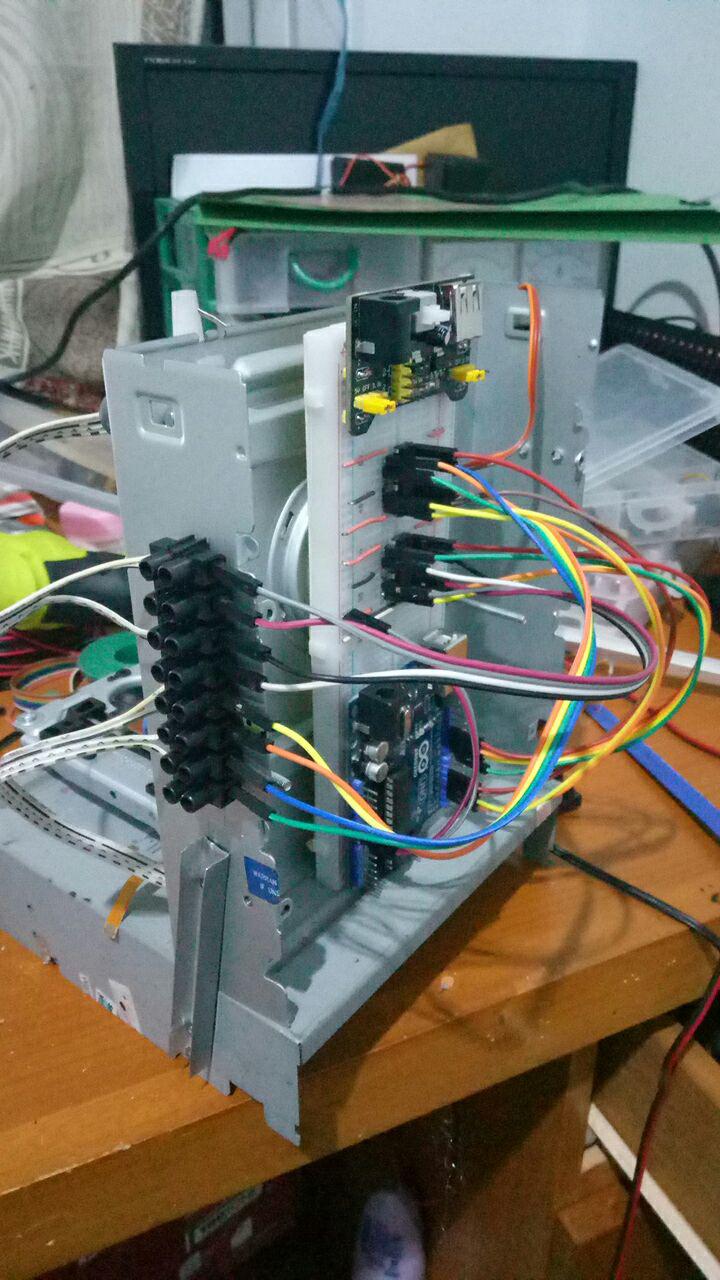

disini saya uji coba dulu dengan arduino Uno di rangkai di bread board

ini hasilnya

Lanjut ke Etching PCB

lanjut pengeboran

lanjut lagi penyolderan komponen dan ini hasilnya

Taraaaa.. tinggal pasang driver, Nano sama Heatsinknya

final dan tinggal di pasang di body CNC

Selanjutnya kita uji coba dulu axi Y dan X nya..

masukan Sketch INI untuk uji coba axis X atau

masukan Sketch INI untuk uji coba axis Y.

dan jika sudah berjalan dua duanya.. tinggal Upload Sketch Utamanya Disini

setelah itu silahkan instal Program Inkscape, kalian bisa download Disini
dan tambahkan plugin INI supaya bisa di save as ke format Gcode
selanjutnya instal prgram GCTRL Disini

videonya kalian bisa lihat di bawah ini :
